Chip Probe  测试


芯片的 CP 测试即 Chip Probe 测试,也叫晶圆测试,是在芯片制造过程中,对晶圆上的每个芯片进行的测试。以下是关于 CP 测试的详细介绍:

测试目的

  • 在芯片制造的早期阶段,即在晶圆尚未切割成单个芯片之前,对每个芯片进行功能和性能测试,以尽早发现有缺陷的芯片,避免在后续封装等工序中浪费成本。
  • 对晶圆上的芯片进行筛选和分级,根据测试结果将芯片分为不同的质量等级,为后续的芯片应用和市场定位提供依据。

测试内容

  • 基本功能测试:检查芯片的基本逻辑功能是否正常,例如测试芯片内部的寄存器、逻辑门等能否正确地进行数据存储和逻辑运算。通过输入特定的测试向量,观察芯片的输出是否符合预期,以判断芯片是否存在功能缺陷。
  • 直流参数测试:测量芯片的直流参数,如电源电流、输入输出电压阈值、漏电流等。这些参数对于芯片的正常工作和功耗特性至关重要。例如,检测芯片在不同工作条件下的电源电流消耗,确保其在规定的范围内,避免出现过大或过小的电流导致芯片性能异常或损坏。
  • 交流参数测试:评估芯片的交流特性,包括时钟频率、信号传输延迟、上升沿和下降沿时间等。对于高速芯片,交流参数的测试尤为重要,因为这些参数直接影响芯片的数据传输速度和系统的稳定性。例如,测量芯片内部信号的传输延迟,确保其满足设计要求,以保证芯片在高频工作时能够准确地进行数据处理和传输。

测试方法

  • 探针台测试:使用探针台将测试探针与晶圆上的芯片引脚进行物理接触,实现电连接。探针台可以精确地定位和移动探针,使其能够与每个芯片的相应引脚准确接触。通过探针台,将测试信号施加到芯片上,并采集芯片的输出信号,传输给测试设备进行分析和判断。
  • 自动测试设备(ATE)配合:与 CP 测试中的探针台相结合,ATE 用于产生各种测试信号,并对芯片的响应进行测量和分析。ATE 根据预设的测试程序,向芯片发送不同的测试向量,然后接收并处理芯片返回的输出信号,判断芯片是否通过测试。它能够同时对多个芯片进行并行测试,提高测试效率。

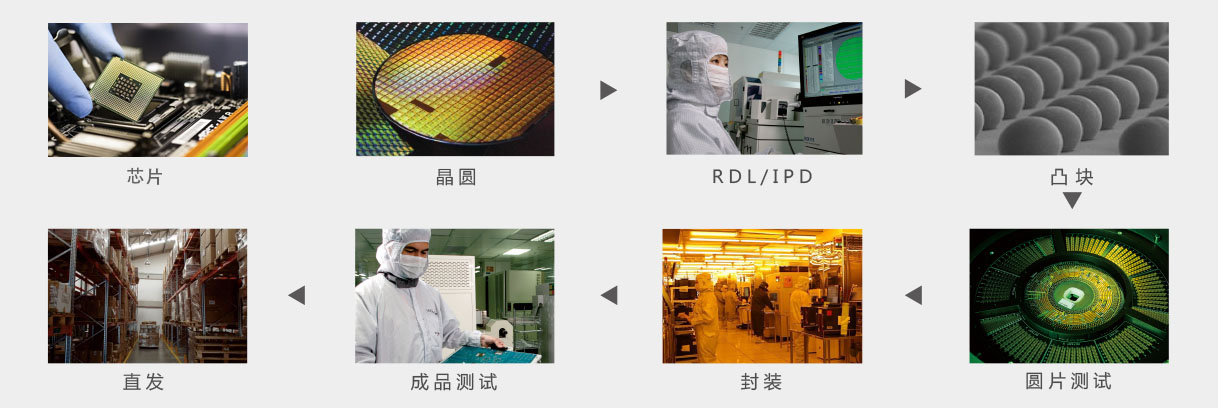

测试流程

  • 晶圆准备:将制造好的晶圆放置在探针台上,进行必要的清洗和预处理,以确保晶圆表面的清洁和良好的电气接触。同时,对晶圆进行定位和校准,使探针能够准确地对准芯片的引脚。
  • 测试程序加载:将预先编写好的测试程序加载到 ATE 中,测试程序包含了针对该芯片的各种测试项目、测试向量和测试参数等信息。根据芯片的不同类型和功能要求,测试程序会有所差异。
  • 探针接触芯片:通过探针台的精确控制,使测试探针与晶圆上的芯片引脚逐一接触。在接触过程中,要确保探针与引脚之间的接触电阻足够小,以保证测试信号的准确传输。一旦探针与芯片引脚接触良好,ATE 就会开始向芯片发送测试信号,并采集芯片的响应数据。
  • 执行测试:按照测试程序的顺序,依次对芯片进行各项测试。ATE 会自动根据测试结果判断芯片是否通过每个测试项目,并记录相关数据。在测试过程中,如果发现芯片存在故障或异常,ATE 会标记出该芯片的位置,并停止对该芯片的进一步测试,以便后续进行故障分析。
  • 测试结果分析与记录:测试完成后,对采集到的测试数据进行分析,确定晶圆上每个芯片的测试结果。根据测试结果,生成详细的测试报告,记录每个芯片的测试数据、是否通过测试以及故障类型等信息。这些数据对于芯片制造商来说非常重要,可以用于分析芯片制造过程中的工艺问题,以便采取相应的改进措施,提高芯片的良品率。
  • 晶圆分拣:根据测试结果,对晶圆上的芯片进行分拣。将通过测试的芯片标记为良品,后续可以进行切割和封装等工序;而对于未通过测试的芯片,则标记为不良品,根据故障情况进行进一步的分析或直接淘汰。
